Испытания на сдвиг методом перекашивания

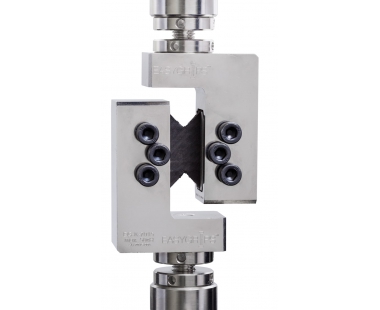

Оснастка EasyGrips™, EG-K-7015 предназначена для определения характеристик композиционных материалов при сдвиге методом перекашивания образцов с V-образным вырезом в соответствии с требованиями стандартов ГОСТ 57207-2016 и ASTM D7078. Конструкция оснастки позволяет проводить испытания композитов в широком температурной диапазоне -70…+250 °С, а благодаря особенностям конструкции приспособления: наличию направляющих для прижимных губок и специальным шлицивым пазам в основании, – фиксация образцов будет происходить без заметных трудностей. Специальное покрытие губок из карбид-вольфрама обеспечивает надежную фиксацию образца и позволяет проводить испытания материала без его выскальзывания.

Особенности

Удобство монтажа

Направляющие губок исключают их перекос и выпадание при установке образцов. Горизонтальные шлицевые пазы в основании держателя, обеспечивают удобную установку образца без демонтажа оснастки с испытательной машины. Для центровки образца в захватах, оснастка комплектуется фторопластовыми блоками для выравнивания образца.

Испытания без проскальзывания

Губки с высоко-фрикционной поверхностью из карбид-вольфрама обеспечивают безупречную фиксацию образца в оснастке и проведение испытаний без выскальзывания. В случае продолжительной эксплуатации и возникновения естественного износа покрытия, вам достаточно просто поменять губки и продолжать использовать свою оснастку.

Широкие функциональные возможности

Открытый фронт оснастки позволяет без проблем использовать как наклеиваемые тензодатчики, так и бесконтактные датчики деформации, включая системы цифровой корреляции изображений DIC, например Vic-3D. Конструкция и материал оснастки гарантируют ее эксплуатацию в температурном диапазоне от -70 …+350°С.

Универсальность

Оснастка EG-K-7015 комплекту универсальна и может быть использована на любой испытательной машине, независимо от производителя, для этого она комплектуется адаптерами для установки именно под вашу испытательную систему.

Свяжитесь с нами:

Мы свяжемся с вами, ответим на интересующие вопросы и подготовим коммерческое предложение

Закажите обратный звонок

Техническая спецификация

Артикул

EG-K-7015

Стандарты

ГОСТ 57207-2016
ASTM D7078

Материал

Нержавеющая сталь

Нагружающая способность

50 кН

Температурный диапазон

-70 …+350°С

Толщина образца

0,75 …7 мм

Требуемая высота для установки

180 мм

Масса одного держателя

___ кг

Примечание: при заказе оснастки необходимо специфицировать тип крепления к разрывной машине

easygripstm

EasyGrips™ – собственная зарегистрированная торговая марка специализированной оснастки для испытаний, производимой ООО "Интелтест". Оснастка EasyGrips™  объединяет многолетний опыт наших инженеров и потребности наших заказчиков – ведущих лабораторий в области испытаний материалов – в доступной, качественной и удобной в эксплуатации оснастке для проведения испытаний материалов согласно требованиям международных и национальных стандартов. Вся оснастка EasyGrips™, разрабатывается нашими инженерами и конструкторами и производится в России.
