Испытание на сжатие с открытым отверстием

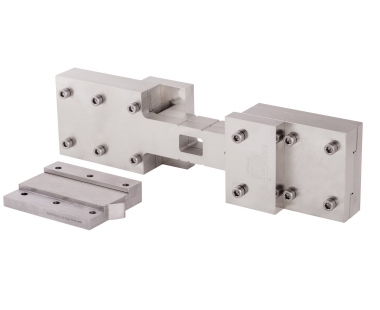

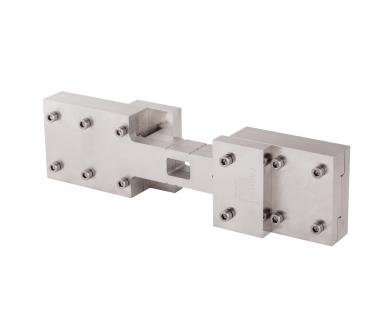

Оснастка EasyGrips™, EG-K-7024, предназначена для проведения усталостных испытаний и определения предела прочности при сжатии образцов ламинатов с открытым отверстием в соответствии с требованиями стандартов ASTM D6484, ГОСТ 56788-2015 и ГОСТ 57569-2017. Конфигурация оснастки позволяет ее использовать ее как между плит на сжатие, так и фиксировать в захватах для проведения как статических так и усталостных испытаний. Высоко-фрикционное покрытие из карбид вольфрама обеспечивает надежную фиксацию образцов в приспособлении и гарантирует качественное испытание вашего материала.

Особенности

Универсальность

Оснастка может быть использована как для проведения испытаний на статическое сжатие так для усталостных испытаний, для этого предусмотрена возможность ее использования между плит, а также ее установка в захваты разрывной машины. Оснастка может эксплуатироваться на любой испытательной системе, независимо от ее производителя

Испытания без проскальзывания

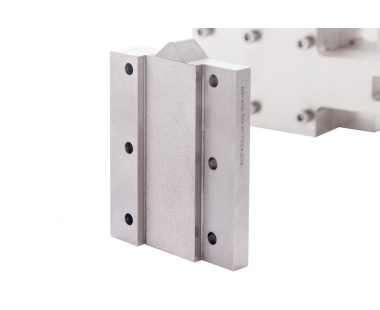

Захватные части приспособления имеют покрытие из карбид-вольфрама, за счет этого обеспечивается надежная фиксация образца в оснастке и проведение его испытания без проскальзывания.

Широкие функциональные возможности

Открытый фронт оснастки, в области отверстия испытуемого образца, позволяет при необходимости измерения деформации использовать  наклеиваемые тензодатчики и системы цифровой корреляции изображений DIC, например Vic-3D. Конструкция и материал оснастки гарантируют ее эксплуатацию в температурном диапазоне от -70 …+350°С.

Свяжитесь с нами:

Мы свяжемся с вами, ответим на интересующие вопросы и подготовим коммерческое предложение

Закажите обратный звонок
​<href="politika-konfidencialnosti/">

Техническая спецификация

Артикул

EG-K-7024

Стандарты

ASTM D6484
ГОСТ 56788-2015 и ГОСТ 57569-2017

Материал

Нержавеющая сталь

Нагружающая способность

150 кН

Температурный диапазон

-70 …+350°С

Толщина образца

от 3 до 5 мм

Ширина образца

до 36 мм

Ширина оснастки

100 мм

Толщина оснастки

40 мм

Масса

_____ кг

Примечание: для проведения испытания требуется наличие плит сжатия диаметром не менее 150 мм или захватов, позволяющих проводить испытания на растяжение/сжатие с шириной губок не менее 100 мм, величиной раскрытия губок не менее 40 мм

easygripstm

EasyGrips™ – собственная зарегистрированная торговая марка специализированной оснастки для испытаний, производимой ООО "Интелтест". Оснастка EasyGrips™  объединяет многолетний опыт наших инженеров и потребности наших заказчиков – ведущих лабораторий в области испытаний материалов – в доступной, качественной и удобной в эксплуатации оснастке для проведения испытаний материалов согласно требованиям международных и национальных стандартов. Вся оснастка EasyGrips™, разрабатывается нашими инженерами и конструкторами и производится в России.
