Испытание на сжатие после удара. CAI

Оснастка EasyGrips™, EG-K-7013, предназначена для определения прочностных характеристик композитных панелей, армированных углеродными и другими волокнами с имеющимся ударным повреждением - сжатие после удара (CAI, Compression After Impact Test). Испытания проводятся согласно требованиям стандартов ASTM D7137 и ГОСТ 33495-2015 методом статического сжатия.

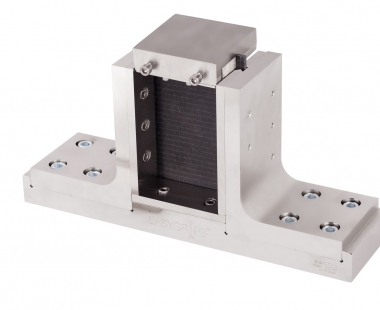

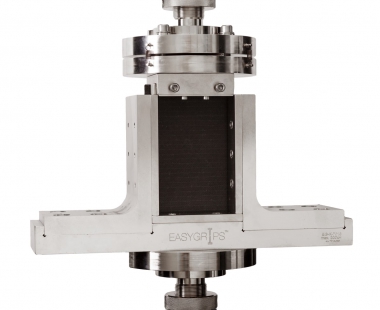

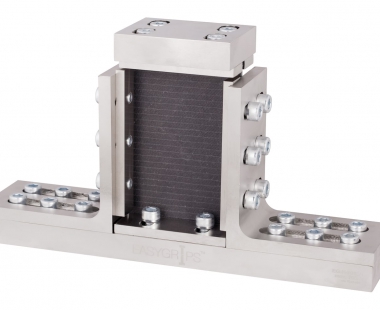

Принцип работы оснастки прост. Образец с нанесенным концентратором устанавливается между вертикальными опорами оснастки и фиксируется прижимными пластинами. Вертикальные опоры и фиксирующие пластины имеют возможность смещения, что позволяет проводить испытания образцов различных габаритных размеров. На свободный конец образца прикладывается сжимающая нагрузка, испытание проводится до появления признаков разрушения. Для измерения деформации могут быть использованы как контактные датчики, например тензометрические, так и бесконтактные. В качестве альтернативного способа измерения деформации можно рекомендовать DIC системы, использующие алгоритмы корреляции цифровых изображений и позволяющие получить данные по всей поверхности нагруженного образца.

Особенности

Уверенность в результатах

Конструкция оснастки обеспечивает высокую соосность и максимальную жесткость нагружения, гарантируя отличную сходимость и повторяемость ваших результатов

Надежность и долговечность

Оснастка оснащена сменными направляющими из высокопрочной стали, обеспечивающими продолжительную эксплуатацию приспособления без механического износа, однако в случае необходимости они просто меняются на новые

Широкие функциональные возможности

Открытый фронт оснастки позволяет без проблем использовать как контактные, так и бесконтактные датчики деформации, включая системы цифровой корреляции изображений DIC, например Vic-3D. Конструкция и материал оснастки гарантируют ее эксплуатацию в температурном диапазоне от -70 …+350°С

Универсальность

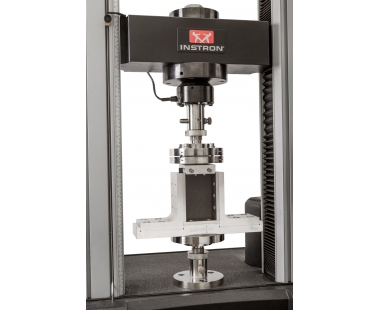

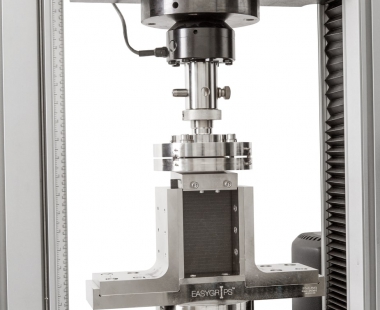

Оснастка EG-K-7013 универсальна и может быть использована на любой испытательной машине, не зависимо от производителя. Для эксплуатации данного приспособления его достаточно установить между плит для испытания на сжатие.

Свяжитесь с нами:

Мы свяжемся с вами, ответим на интересующие вопросы и подготовим коммерческое предложение

Закажите обратный звонок
​<href="politika-konfidencialnosti/">

Техническая спецификация

Артикул

EG-K-7013

Стандарты

ASTM D 7137
ГОСТ 33493-2015

Материал

Нержавеющая сталь

Нагружающая способность

100 кН

Температурный диапазон

-70 …+350°С

Две направляющие стойки со смещающимися удерживающими пластинами

Дополнительные удерживающие пластины на основании приспособления

Верхняя давящая плита со смещающимися удерживающими пластинами

Набор инструмента для работы с оснасткой

Пластиковый кейс для хранения

Примечание: для проведения испытания требуется наличие плит сжатия (Нижняя плита диаметром не менее 150 мм, верхняя плита диаметром не менее 100 мм)

easygripstm

EasyGrips™ – собственная зарегистрированная торговая марка специализированной оснастки для испытаний, производимой ООО "Интелтест". Оснастка EasyGrips™  объединяет многолетний опыт наших инженеров и потребности наших заказчиков – ведущих лабораторий в области испытаний материалов – в доступной, качественной и удобной в эксплуатации оснастке для проведения испытаний материалов согласно требованиям международных и национальных стандартов. Вся оснастка EasyGrips™, разрабатывается нашими инженерами и конструкторами и производится в России.
