Адгезионная прочность сотовых конструкций

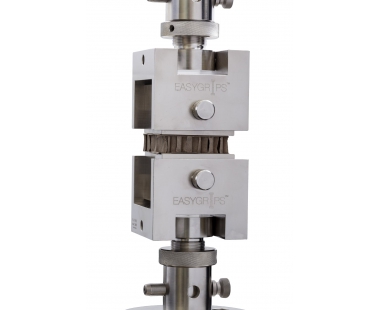

Оснастка EasyGrips™, EG-K-7017, предназначена для определения предела прочности на растяжение перпендикулярно к плоскости "сэндвич"-конструкций согласно требованиям ГОСТ 56783-2019, ASTM С297. Приспособление состоит из двух шарнирных адаптеров, к которым фиксируются контактные блоки, с приклеенными сотовыми конструкциями. Благодаря шарнирным адаптерам обеспечивается выравнивание цепочки нагружения для исключения перекоса при испытании. Для повышения эффективности  испытаний оснастка комплектуется пятью парами контактных блоков, чтобы вы могли провести испытаний всей серии образцов сразу.

Особенности

Удобство монтажа

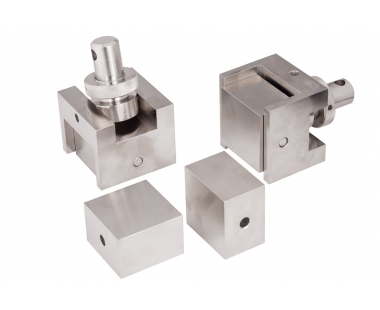

Быстросъемные контактные блоки, фиксируемые штифтом позволяют устанавливать образцы для проведения испытаний без использования дополнительного инструмента

Уверенность в результатах

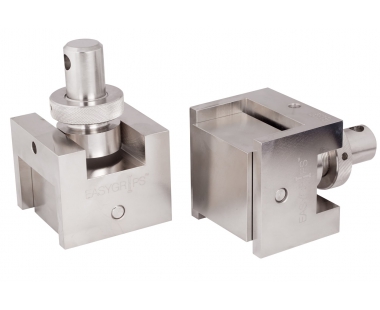

Шарнирные адаптеры с двумя осями наклона каждый для установки контактных блоков обеспечивают выравнивание оси нагружения, и позволяют избежать перекоса при испытаниях

Быстрота и удобство

Оснастка комплектуется пятью парами контактных блоков, достаточных для подготовки и проведения испытаний сразу серии образцов.

Широкие функциональные возможности

Конструкция и материал оснастки позволяет эксплуатировать ее в широком температурном диапазоне -70 …+350°С

Универсальность

Оснастка EG-K-7011 универсальна и может быть использована на любой испытательной машине, не зависимо от производителя, для этого она комплектуется адаптерами для установки именно под вашу испытательную систему

Свяжитесь с нами:

Мы свяжемся с вами, ответим на интересующие вопросы и подготовим коммерческое предложение

Закажите обратный звонок

Техническая спецификация

Артикул

EG-K-7017

Стандарты

ГОСТ 56783-2019
ASTM С297

Материал

Нержавеющая сталь

Нагружающая способность

50 кН

Температурный диапазон

-70 …+350°С

Размер образца

50×50 мм

Количество контактных блоков

10 шт. (5 пар)

Масса шарнирного адаптера

___ кг

Масса одного контактного блока

___ кг

Примечание: при заказе оснастки необходимо специфицировать тип крепреления на испытательную машину

easygripstm

EasyGrips™ – собственная зарегистрированная торговая марка специализированной оснастки для испытаний, производимой ООО "Интелтест". Оснастка EasyGrips™  объединяет многолетний опыт наших инженеров и потребности наших заказчиков – ведущих лабораторий в области испытаний материалов – в доступной, качественной и удобной в эксплуатации оснастке для проведения испытаний материалов согласно требованиям международных и национальных стандартов. Вся оснастка EasyGrips™, разрабатывается нашими инженерами и конструкторами и производится в России.
