Vic-3D
Универсальное решение для анализа полей деформации для любых типов испытаний
Vic-3D

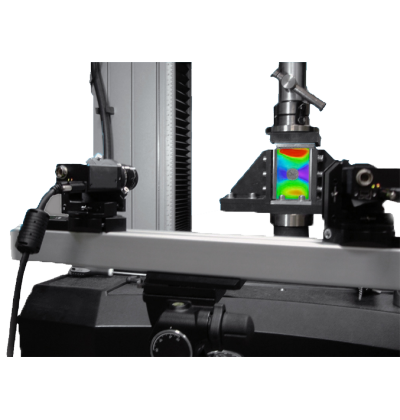

Vic-3D – это бесконтактная система измерения деформации, работающая на методике корреляции цифровых изображений (DIC – Digital Image Correlation). Данная система является универсальным инструментом для любых типов статических и динамических испытаний. Система Vic-3D способна решать всевозможные задачи независимо от схемы нагружения, типов материалов и изделий, и также может быть использована для любых приложений таких как: испытания материалов, испытания конструкций, испытания натурных образцов, испытания в реальных условиях, вибрационный анализ, био-инженерия и многое другое.
Полноценная система с нагрузкой до 25kH
Компактное исполнение
Концепция Plug’n’Play
Любые типы испытаний
Свяжитесь с нами:
Мы свяжемся с вами, ответим на интересующие вопросы и подготовим коммерческое предложение
Что мы проверяем?
Температурные испытания
Совмещение полей распределение деформации и температуры, анализ температурного расширения образцов и изделий, проведение механических испытаний при повышенных или пониженных температурах.
Статические испытания
Анализ полей деформации при статическом нагружении от простейших образцов на растяжение/сжатие до образцов со сложным напряженно-деформированным состоянием.
Отслеживание маркеров
Встроенный модуль MarkerTracker для измерения перемещений по наклеиваемым маркерам.
Натурные испытания
Проведение натурных испытаний конструкций и изделий в условиях реальной эксплуатации или во время стендовых испытаний.
Кривая предельного формования FLC, FLD
Анализ и построение кривой предельного формования (FLC, FLD) в соответствии с ISO 12004 и ASTM E2218.
Динамические испытания
Возможность проведения динамических испытаний с частотами от нескольких Гц до нескольких кГц, при использовании модуля Fulcrum.
Анализ в реальном времени
Возможность измерение деформации в заданных точках, а также возможность получения картины распределения полей деформации по всей исследуемой поверхности в реальном времени.
Приложения
Испытания материалов
Изучение полей деформации при статических и динамических испытаниях, при испытаний со сложным нагружением, а также изучение процессов развития дефектов и трещин
Высокоскоростные испытания
Анализ деформации в процессе разрушения, ударного воздействия, взрыва, попадания посторонних предметов и прочих быстропротекающих процессов
Натурные испытания
Проведение анализа полей деформации при проведения испытаний натурных образцов или эксплуатации готовых изделий
Испытания на микро-уровне
Анализ деформации микро образцов с применением специальных камер, оптических стерео-микроскопов или сканирующих электронных микроскопов
Работа в реальном времени
Анализ полей деформации по всей поверхности образца в реальном времени при проведении испытаний
Модальный анализ
Определение динамических характеристик образцов и изделий, собственных частот и форм колебаний.
Техническая спецификация
|
|
Vic-3D SR |
Vic-3D HR |
Vic-3D XR |
|
Разрешение камеры |
2,3 МПик |
5-9 МПик |
11-29 МПик |
|
Скорость съемки |
140 Гц |
50 Гц |
до 5 Гц |
|
Разрешение по перемещению XY |
0,00001 от поля обзора |
||
|
Разрешение по перемещению Z |
0,00001 от поля обзора
|
||
|
Разрешение по деформации |
20 мкм/мм |
30 мкм/мм |
50 мкм/мм |
|
Диапазон измерения деформации |
0,005% - 2000% |
||
