Шерограф

ISI-SYS, GMBH

Шерография — это метод неразрушающего контроля различных типов композиционных материалов и изделий, таких как:

  • однослойные и многослойные ПКМ,
  • микроформные и волокнистые ПКМ,
  • сотовые и пенные материалы и изделия,
  • сэндвич-конструкции,
  • сосуды, изготовленные намоткой и работающих под давлением.

Шерография позволяет выявлять нарушения однородности, несплошности в контролируемом материале или изделии, а также изменения и структурные дефекты. Особенностью метода является то, что контроль осуществляется одновременно по всей контролируемой поверхности.

Использования метода шерографии регламентируется ГОСТ Р 56795-2015. Данный метод неразрушающего контроля основан на регистрации интерференционных изображений локальных перемещений поверхности объекта контроля до и после приложения внешнего возмущающего воздействия. При проведении контроля с использованием шерографии используются следующие типы возмущающего воздействия:

  • тепловое,
  • повышенное или пониженное давление (вакуум),
  • акустическое,
  • механическое (вибрационное).

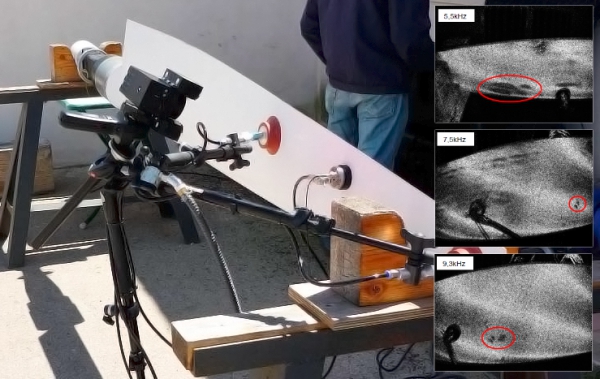

Динамическое возбуждение
Динамическое возбуждение

Уникальное решение компании isi-sys — динамическое нагружение, генерируемое пьезовозбудителем. В зависимости от частоты возбуждения в области дефекта возникают нормальные формы колебаний, которые проявляются на поверхности образца. Данные колебания регистрируются шерографом, и по их форме можно судить о типе дефекта, его размерах, глубине залегания. Используя частотную развертку при возбуждении образца, пользователь получает возможность выявлять различные типы дефектов на разных глубинах залегания.

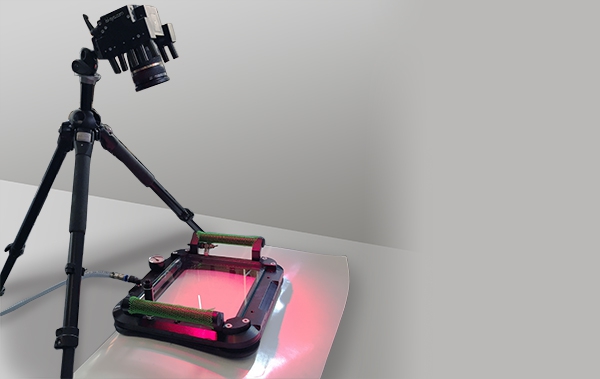

Вакуумное окно
Вакуумное окно

Классическая методика в новом виде

Для проведения испытаний с вакуумным нагружением больше не требуется использование громоздких вакуумных камер. Вакуумное окно — это универсальный инструмент для контроля сотовых конструкций, позволяющий проводить серию испытаний образцов с минимальными настройками. При этом используемый сенсор может также применяться для проведения испытаний как с термическим, так и динамическим возбуждением.

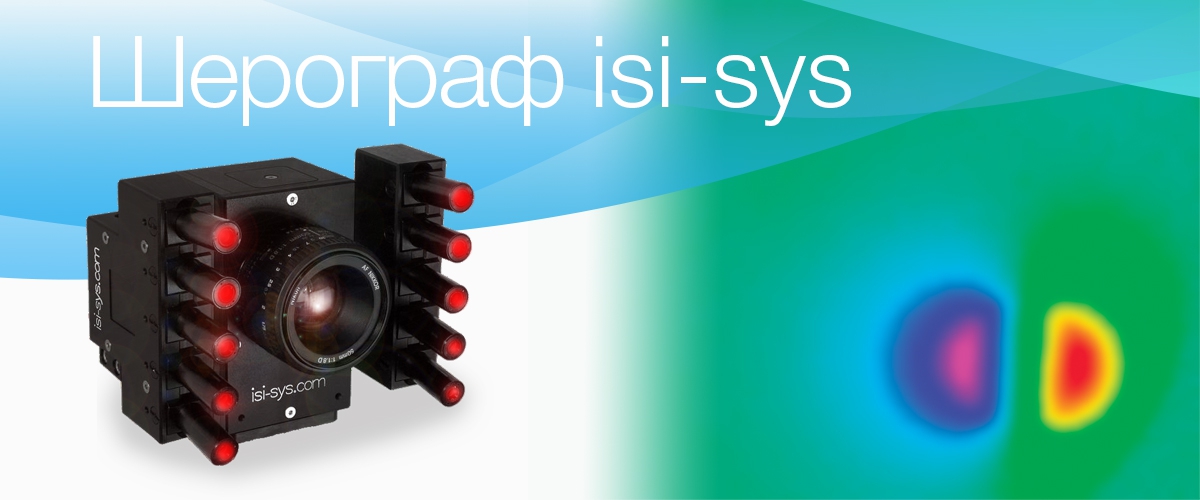

Инновационный сенсор ISI-SYS SE2
Инновационный сенсор ISI-SYS SE2

Сердцем шерографа isi-sys является инновационный цифровой сенсор SE2.

  • CMOS матрица разрешением 5 МПик
  • Многорядная лазерная подсветка
  • Опция моторизированного сдвига
  • Небольшие масса и габаритные размеры
  • Удобство транспортировки и установки
  • Интегрированные системы управления любым типом воздействия

Шерограф isi-sys — универсальный инструмент, применимый для контроля любого типа материалов и изделий с использованием всех основных типов воздействия.

Техническая спецификация

Разрешение 5 МПик
Чувствительность ± 10 нм
Лазерная подсветка 2 ряда по 5 диодов*
Класс лазеров 1 (не требует сертификации)
Автоматическая калибровка Наличие
Диагональ поля обзора 10 мм...5 м*
Моторизированная настройка сдвига изображения Опционально
Масса 0,8 кг

* При необходимости может быть изменено по запросу заказчика

Рекомендации по применению шерографии для контроля различных материалов согласно ГОСТ Р 56795-2015

Метод внешнего
возмущающего
воздействия
Материал объекта контроля
  Ламинат Композитный сотовый
материал внутреннего
слоя сэндвич-
конструкции
Металлический сотовый материал внутреннего
слоя сэндвич-
конструкции
Защитные покрытия,
пенный материал
сэндвич-конструкции,
пробковое покрытие,
тонкослойная резина
Материал стенки сосуда
Тепловое воздействие

— расслоение

— непроклей

— пористость

— слипнутый дефект

— повреждение от удара

— расслоение

— непроклей

— замятие заполнителя

— включения

— непроклей

— замятие заполнителя

— включения

не применяется не применяется
Воздействие
повышенным
давлением
не применяется Заполнитель,
сообщающийся
с атмосферой:
повреждение от удара
Заполнитель,
сообщающийся
с атмосферой:
повреждение от удара
не применяется

— повреждение от удара

— расслоение

— образование сгустков

— дефекты изготовления

Воздействие
пониженным
давлением (вакуумом)
не применяется

— непроклей

— смятый заполнитель

— включения

— непроклей
противоположной
стороны

— непроклей

— смятый заполнитель

— непроклей стыкового соединения заполнителя

— непроклей
противоположной
стороны

— непроклей

— отслоения

— пустоты

— повреждения

непроклей вкладышей
(закладных)
Акустическое
и механическое
вибрационное
воздействие

— повреждение от удара

— расслоение

— непроклей

Перфорированные
обшивки:

— непроклей

— смятый заполнитель

Перфорированные
обшивки:

— непроклей

— смятый заполнитель

не применяется не применяется
