ГОСТ 25.603

Испытания кольцевых образцов на растяжение

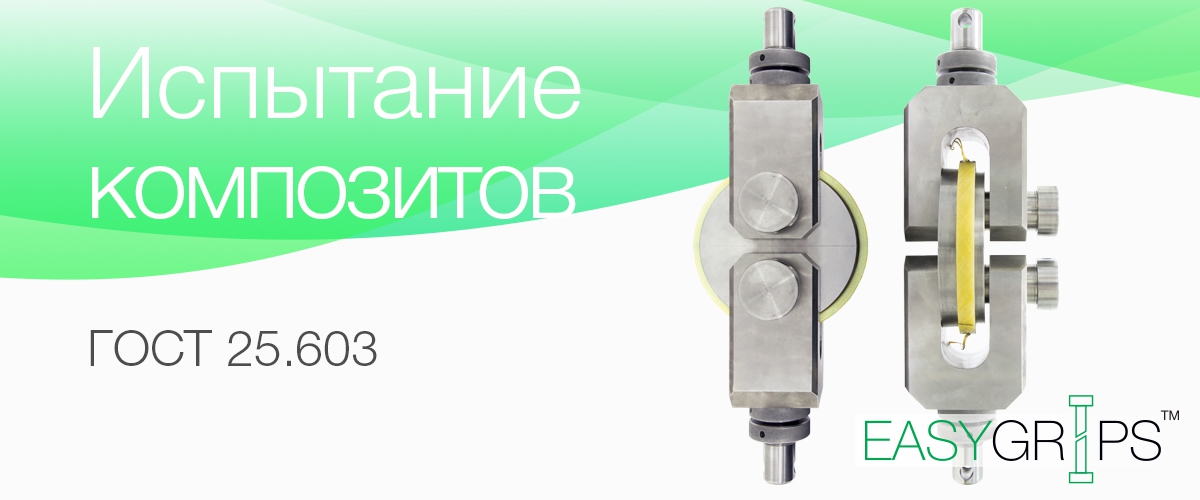

Такие приспособления используются для проведения испытаний композиционных материалов. В них может быть предусмотрено армирование с применением как углеродных, так и других типов волокон. Устройство позволяет определить, насколько хорошо продукт сохраняет свою прочность, находясь в состоянии статического нагружения. Испытания регламентируются требованиями ГОСТ 25.603.

В ходе процедуры необходимо применить специально созданную для этого оснастку. Она может быть установлена как на гидравлические, так и на электромеханические машины — для этого в конструкции предусмотрены все необходимые элементы.

Скачать PDF

Основные принципы работы

  • Кольцевой образец вырезается и ставится на особые диски. При установке важно проверить, в каком положении находятся разъемные сечения. Они должны полностью соотноситься с линией разъема полудисков. Использующиеся в конструкции упорные бортики позволяют быстро провести центрирование образца.
  • К поверхности крепятся датчики. Ограничений нет — можно применять как контактные, так и бесконтактные модели. Предусмотрена также возможность использования DIC-системы. В своей работе они применяют специальные алгоритмы корреляции цифровых изображений, благодаря этому в процессе определения состояния элемента после испытания можно отследить сохранность или деформацию по всей поверхности.

Основные достоинства устройства

  • Удобство работы. Чтобы зафиксировать элемент в верном положении, вам нужно использовать специальные штифты. Кроме того, в конструкции предусмотрены и направляющие — они дополнительно упрощают применение.
  • Универсальность. В комплекте поставки оснастки предусмотрены два набора полудисков —8 и 15 мм шириной. Испытаниям вы можете подвергать образцы шириной до 40 мм и диаметром до 200 мм. Это открывает дополнительные возможности для проведения исследований прочностных характеристик конкретной разновидности продукта.
  • Точность информации и обширный список подключаемого оборудования. Вы сами выбираете, какой именно датчик потребуется использовать с конкретной разновидностью образца. Это упрощает измерения.
  • Обширные возможности по проведению испытаний. Они могут проводиться в различных температурных условиях — от −70°С до +250°С. Выбор определенного вида испытательной машины тоже остается за вами.
